Mengenal Switch Dan VLAN Pada Jaringan

Hi teman-teman, sebelum kita masuk pada tutorial configurasi switch ada baiknya kita mengenal dulu perangkat switch dan cara kerjanya dan juga fungsi dan peran VLAN dalam jaringan.

Switch sendiri adalah perangkat penghubung pada jaringan LAN yang digunakan sebagi penghubung antar perangkat. Jika perangkat yang dihubungkan pada jaringan lebih dari dua unit biasanya kita membutuhkan perangkat penghubung seperti switch. switch bekerja pada layer 2 osi layer yaitu data link, ada switch yang disebut Multi layer switch, switch ini dapat bekerja layaknya router dan bisa bekerja sampai pada layer 7 osi layer.

Cara Kerja Switch

Switch bekerja pada layer dua OSI Layer yaitu data link, switch akan mencatan alamat MAC dan port pada sebuah tabel yang di sebut tabel MAC, tidak termasuk IP address sebagaimana yang biasa dilakukan oleh router yang bekerja pada layer 3 osi layer, namun pada PC sumber terdapat tabel ARP yang mencatat alamat ip dan juga MAC dari perangkat lain yang telah berkomunikasi dengannya. Tabel ARP pada PC ini berfungsi ketika ada perangkat yang terhubung ke Switch namun data MAC address yang dimiliki belum tercatat pada tabel MAC di sisi Switch.

Jika kita lihat topology dan tabel MAC di atas, tidak ada ip address yang di catat oleh switch pada tabel MAC yang di catat adalah port dan MAC. jika dilihat dari topologi di atas dan isi tabel mac, maka ketika pc0 ingin mengirim packet ke pc2 maka pc0 akan melakukan packet request dan packet request tersebut akan diterima oleh switch dan switch akan mencatat data mac dan port yang terhubung ke pc0 dan melihat pada tabel mac dan mencocokkannya dengan isi pada packet request, dan akan meneruskan packet ke PC2 jika mac pada pc tiga sudah tercatat pada tabel mac di switch. bagaimana jika mac address pc2 belum tercatat pada tabel mac dan juga tabel ARP pada pc0,? ketika alamat mac pc2 belum tercatat pada tabel mac maka packet tersebut oleh switch akan membaca alamat mac tujuan adalah FFFF.FFFF.FFF yaitu broadcast, dan packet tersebut akan dikirim secara broadcast ke pc1 dan pc2. pc1 dan pc2 akan menerima packet request yang dikirim oleh pc0. yang dilakukan pc1 adalah mendrop packet request tersebut, sedangkan pc2 akan melakukan packet replay dikarenakan alamat ip destination pada packet tersebut berisi alamat ip tujuan yang sama dengan alamat ip yang dimiliki pc2. dengan begitu pc2 akan melakukan packet replay. ketika packet replay masuk ke switch, switch akan mencatat alamat mac pc2 dan port yang digunakan pc2 kedalam tabel mac dan akan meneruskan packet replay ke pc0 dikarenakan alamat mac pc0 sudah dicatat pada tabel mac di awal pc0 melakukan packet request. isi dari tabel ARP dalam packet header dari packet request pc0 seperti ini.

Tabel ARP

Fungsi Dan Peran VLAN pada Switch

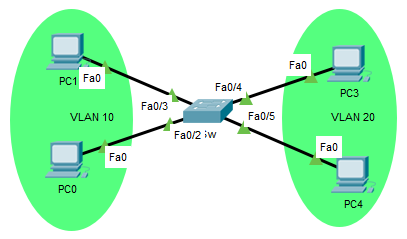

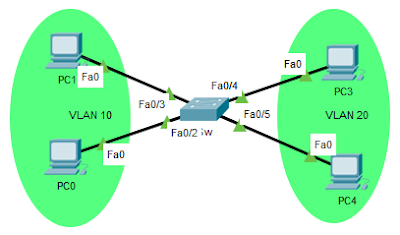

peran VLAN pada switch sendiri sebagai sebuah metode yang digunakan untuk melakukan pemecahan packet broadcast pada sebuah jaringan. kenapa dilakukan pemecehan pada packet broadcast,? hal ini dilakukan agar meringankan beban proses packet broadcast yang ada dalam sebuah switch. VLAN akan melakukan pemecehan network dalam beberapa bagian yang lebih kecil agar packet broadcast hanya di lakukan pada kelompok VLAN tertentu saja dan tidak pada semua network. Ilustrasi dapat dilihat pada gamabr di bawah ini.

dari gambar di atas ketika switch melakukan packet broadcast maka hanya akan dilakukan pada wilayah vlan 10 atau 20 saja. disinilah peran vlan sangat di butuhkan. di beberapa kasus kita bisa menggunakan vlan untuk memisahkan jaringan untuk kebutuhan tertentu misalnya untuk voip, lan untuk user dan lan untuk printer server dll.

VLAN ID
vlan id dibagi menjadi dua bagian yaitu Normal dan Extended.

1. Normal secara default vlan normal digunakan pada sisi end user / Customer dengan ring number dari 1-1005 namun yang bisa digunakan hanya dari 1-1001 vlan 1 adalah vlan default yang selalu digunakan decara default di switch. sedangkan vlan id 1002-1005 hanya dapat digunakan oleh jaringan token ring atau FDDI, bisa dilihat pada gambar di atas, dimana semua port secara default menggunakan vlan id 1 dan dibawahnya ada keterangan untuk vlan id 1002-1005
2. Extended adalah vlan id dengan ring 1006-4094 vlan id ini hanya dapat digunakan pada sisi provider.

Mode Pada VLAN
ketika kita menggunakan vlan kita akan mengenal mode pada vlan yaitu mode trunk/tagget dan mode access/untagged mode trunk yaitu jalur yang digunakan untuk mendistribusikan seluruh packet yang akan dibaginakn berdasarkan vlan ID mode trunk ini biasanya berada pada port switch ke switch lagi atau port yang dihubungkan ke router. mode access biasanya terletak pada port yang menuju ke end user. contoh ilustrasinya seperti dibawah ini.

jika dilihat pada topology di atas jalur trunk akan menerima data vlan dari router pada jalur trunk dan akan meneruskan ke jalur port access sesuai dengan vlan id yang ada pada jalur access.

Metode VLAN

Metode vlan sendiri biasanya menggunakan metode dot1q atau ISL kebanyakan menggunakan metode dot1q sedangkan metode ISL sendiri berasal dari pengembangan cisco.

oke munking ini adalah sedikit pengantar tentang switch dan juga vlan pada switch semoga teman-teman bisa paham dan bisa melakukan improvisasi pada apa yang telah di pelajari. memang masi banyak yang harus kita pelajari tentang switch dan vlan pada switch namun materi ini saya rasa cukup sebagai pengantar untuk mempelajari switch dan vlan. selanjutnya kita bisa melakukan konfig vlan pada switch. Terimakasih

#UpgradeYourSkill
